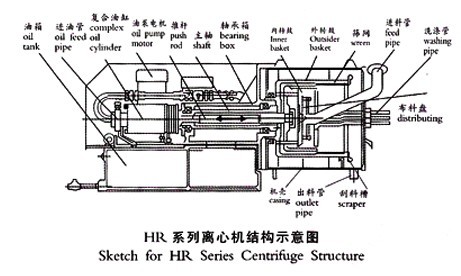

產品結構原理
主電機帶動套裝的內、外轉鼓全速旋轉，物料由進料管連續引入，均勻分布到內轉鼓內段濾網壁上，在離心力作用下，液相物穿過濾網和轉鼓壁濾孔排出，經排液管排出機外，固相物截留在內轉鼓形成環形濾餅層。內、外轉鼓同速旋轉的同時，在活塞推動下，內轉鼓連續軸向往復運動，因而推料盤推動內轉鼓濾餅層間歇不斷地向外移動排出內轉鼓，進入外轉鼓進一步分離并形成環形濾餅層，內轉鼓外端面則推動外轉鼓濾餅層間歇不斷地向外移動排出外轉鼓，經刮料槽排出機外。
產品特點與用途
HR系列離心機是一種臥式雙級活塞推料離心機、連續操作過濾離心機。能在全速運轉下，連續進行進料、分離、洗滌、卸料等工序。具有連續操作、運轉平穩、分離因素高、生產能力大、產量高、洗滌效果好、濾餅含濕率低、母液含固量少等特點。適合分離含固相物粒度大于0.08mm，濃度大于40%的懸浮液。適用于化工、化肥、制堿、制鹽等行業，特別適用于氯化鈉、氯化銨、碳酸氫銨、硫酸鈉、尿素等固液分離。
主要技術參數
|
型 號Type
|
HR400-N
|
HR500-N
|
HR630-N
|
HR800-N
|
HR1000-N
|
|
內/外
轉鼓
Inner/outside
Basket
|
直徑Diameter（mm）
|
337/400
|
438/500
|
560/630
|
720/800
|
920/1000
|
|
過濾區長度Length of Filtering area（mm）
|
145/155
|
180/180
|
240/240
|
240/320
|
240/320
|
|
轉速Speed（r/min）
|
1500-2200
|
1200-2000
|
1000-1800
|
800-1600
|
650-1250
|
|
分離因素Separating Factor
|
503-1083
|
402-1120
|
350-1142
|
286-1145
|
236-875
|
|
推料行程Length of Pusher （mm）
|
40
|
50
|
50
|
50
|
50
|
|
推料次數Frequency of Pusher（l/min）
|
30-80
|
30-80
|
30-80
|
30-80
|
20-70
|
|
主電機功率Main Motor Power（KW）
|
11
|
30-45
|
37-55
|
55-75
|
75-90
|
|
油泵電機功率Oil Pump Motor Power （KW）
|
4
|
15
|
30
|
37
|
45
|
|
生產能力Production Capacity （t/h）
|
1-8
|
5-15
|
8-25
|
15-40
|
18-50
|
|
外形尺寸External Dimensions長×寬×高L×W×H （mm）
|
2460×1286×1030
|
2750×1480×1290
|
3690×1600×1265
|
3700×1800×1450
|
4200×1900×1900
|
|
主機重量Gross Weight（kg）
|
2480
|
3100
|
4100
|
7000
|
12000
|
